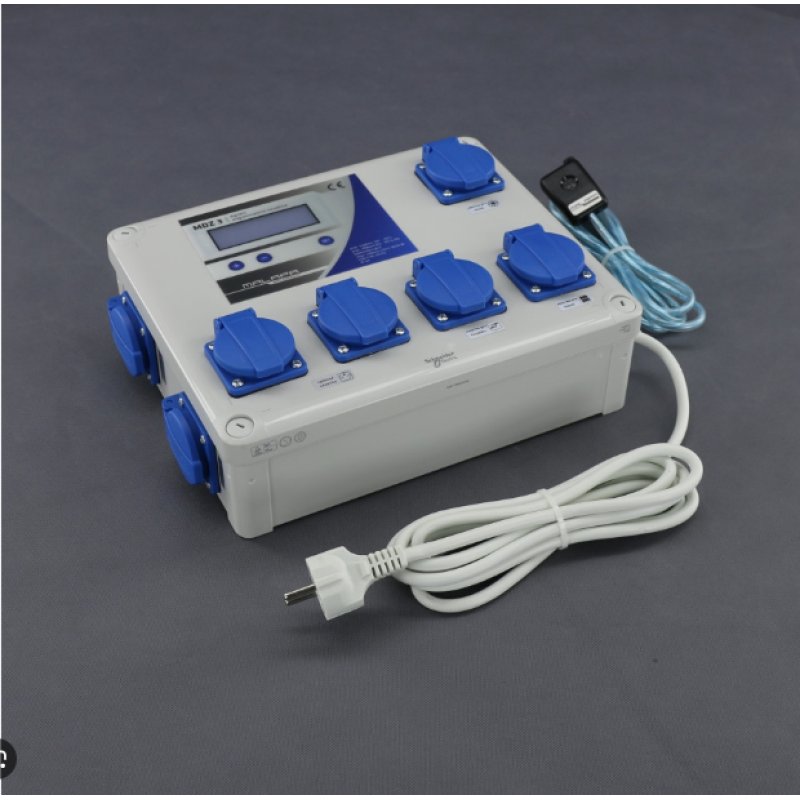

Malapa MDZ3 digitaler programmierbarer Verteiler

Die elektronische Wandverteilung der Reihe MDZ ist für eine Komplettlösung gedacht – Stromversorgung, Schalten, Regelung, Steuerung der Heizung sowohl für induktive als auch für ohmsche Lasten. Dieses Gerät schaltet die Steckdosen mit geräuschlosen Leistungsrelais ein und aus, die für die Schaltleistungen der jeweiligen Verteilung ausgelegt sind. Die Hauptverteilung enthält eine thermostatgesteuerte Steckdose für die Heizung mit einer Temperatureinstellung für den Tag und einer anderen für die Nacht.

Eine weitere Steckdose, gesteuert durch Thermostat zusammen mit Hygrostat und Regelung, ist für die Abluft/Zuluft vorgesehen, selbstverständlich mit Einstellung für den Tag und einer anderen für die Nacht. Sie ermöglicht es, eine andere Drehzahl des Ventilators bei der eingestellten Temperatur und eine andere bei Überschreiten des eingestellten Werts festzulegen. Für die Stromversorgung der Beleuchtung stehen 2 geschaltete Steckdosen zur Verfügung, die durch Schaltuhren gesteuert werden und jeweils mit 1x 1200W (2x 600W) belastet werden können.

Die geschalteten Steckdosen haben einen Schutzkreis bei Stromausfall und schalten erst bis zu 10 Minuten nach dem Ausfall ein, sodass die Lampen in der Zwischenzeit abkühlen und ihr Start einfacher ist. Eine Steckdose, gesteuert durch einen Zeitschalter für Pumpen: Sie programmieren eine Zeit für die Bewässerung und eine andere für die Pause, die Häufigkeit der Bewässerung kann bei Tag und bei Nacht unterschiedlich sein. Für die Stromversorgung anderer Geräte hat die Verteilung eine integrierte ungeschaltete Steckdose, die unter Dauerspannung steht. Thermostate und Hygrostate haben eine einstellbare Hysterese.

Das übersichtliche 4-zeilige LCD-Display informiert Sie gleichzeitig über Temperatur, Uhrzeit und den Zustand der Ausgänge (Steckdosen). Der Prozessor überwacht ständig Eingänge, Ausgänge und die Verbindung zum Fühler und signalisiert bei Bedarf einen Fehler optisch und zusätzlich akustisch. Sicherung der Einstellungen. Die Temperatur erfasst ein präziser und zuverlässiger digitaler DALLAS-Fühler, der die Informationen über ein Verlängerungskabel von 1,5 Metern weitergibt. Sofortige Installation: Zum Anschluss an das Stromnetz dient eine 5 Meter lange Schnur mit Stecker, und zum Anschluss der Geräte dienen die Steckdosen. Das Gerät können Sie mit Aufhängehalterungen an der Wand befestigen (im Lieferumfang). Langfristiger und fehlerfreier Betrieb auch unter extremen Bedingungen, Overdesign.

Verwendung:

Einsatz findet es z. B. bei der Steuerung, der regelmäßigen Ansteuerung von Pumpen, als Thermostat für Heizung, Beleuchtung oder zur Beleuchtung von Gewächshäusern, botanischen Gärten, Terrarien, Tierzucht.

Aufteilung der Steckdosen:

- 2x geschaltete Steckdose, gesteuert durch Schaltuhren für die Beleuchtung (jede Steckdose max. 1x 1200W oder 2x 600W), mit Schutz bei Stromausfall (10 Minuten)

- 2x ungeschaltete Steckdose unter Dauerspannung

- 1x Steckdose für die Pumpe (Zeitschalter) für die Bewässerung - 2 Programme für Tag/Nacht, unterschiedlich einstellbare Zeit für Ein-/Ausschalten (max. 2600W)

- 1x Steckdose für die Heizung - Thermostat, 2 Programme für Tag/Nacht, Hysterese einstellbar (max. 2600W)

- 1x Steckdose für den Ventilator (Abluft/Zuluft) - Hygrostat/Thermostat mit Regelung (mit Rückmeldung) minimale/maximale Drehzahl 0% bis 100%, 2 Programme für Tag/Nacht, Hysterese einstellbar (max. 900W)

Varianten der Hauptverteilungen MDZ: MDZ1 - Basis MDZ2 - zusätzlich digitale Zeitschaltuhr für die regelmäßige Ansteuerung von Pumpen für die Bewässerung, 2 Programme für Tag/Nacht MDZ3 - zusätzlich digitale Zeitschaltuhr für die regelmäßige Ansteuerung von Pumpen für die Bewässerung, 2 Programme für Tag/Nacht + kombinierter Hygrostat/Thermostat mit Regelung für den Ventilator Erweiterung um zusätzliche Verteilungen MZP:

Jede digitale programmierbare Hauptverteilung kann die zusätzlichen Verteilungen MZP1, MZP2, MZP3 steuern. Die zusätzlichen Verteilungen unterscheiden sich voneinander durch die Anzahl der Steckdosen und den Netzanschluss. Eine Hauptverteilung kann bis zu 20 Hilfsverteilungen steuern. Vorteile: Die Einstellung bleibt auch nach einer Unterbrechung der Stromversorgung erhalten, schnelle Änderungen der Einstellung und präzise Messung aller Größen, geringer Verbrauch, kontinuierliche Temperatur ohne Schwankungen, angenehmes Klima, geringere mechanische/thermische Belastung der mechanischen Bauteile, hohe Schutzart des Geräts, die Kommunikation mit dem Fühler erfolgt mit Schutzkleinspannung.

Ein Verbraucher, der nicht läuft, verbraucht auch keine Energie. Installation: Der Fühler am Kabel kann die Temperatur in einem anderen Raum oder in der Luftverteilung als dem, in dem das Gerät steht, erfassen. Im Raum empfehlen wir, den Fühler ca. 1,5m über dem Boden an einer Stelle mit guter Luftzirkulation zu platzieren; den Fühler nicht in der Nähe von Wärmestrahlern anbringen. Hysterese: Temperatur- bzw. Feuchtigkeitsdifferenz oder Trägheit, bei der das Gerät ein- und ausschaltet. Entfeuchtung - z. B. wenn die Hysterese 1%RH und die gewünschte Feuchtigkeit 20%RH beträgt, schaltet der Hygrostat bei 21%RH aus und bei 20%RH wieder ein. Befeuchtung - z. B. wenn die Hysterese 1%RH und die gewünschte Feuchtigkeit 20%RH beträgt, schaltet der Hygrostat bei 19%RH aus und bei 20%RH wieder ein. Heizen - z. B. wenn die Hysterese 1°C und die gewünschte Temperatur 20°C beträgt, schaltet das Thermostat bei 21°C aus und bei 20°C wieder ein. Kühlen - z. B. wenn die Hysterese 1°C und die gewünschte Temperatur 20°C beträgt, schaltet das Thermostat bei 19°C aus und bei 20°C wieder ein.

Auf Ihren Wunsch liefern wir auch andere Varianten

Technische Daten der digitalen Verteilung MDZ3:

Stromversorgung - 230V AC 50Hz

maximale Last - ohmsch 3600W (16A)

2x geschaltete Steckdose - insgesamt 2x 1200W oder 4x 600W induktive Last (jede Steckdose max. 1x 1200W oder 2x 600W), Schutzkreis zum Schutz der Lampen (10 Minuten)

2x ungeschaltete Steckdosen unter Dauerspannung

1x Steckdose für die Pumpe (Zeitschalter) - 2 Programme für Tag/Nacht, unterschiedlich einstellbare Zeit für Ein-/Ausschalten 1 Sekunde bis 24 Stunden, maximal 2600W 1x Steckdose für die Heizung - Thermostat, 2 Programme Tag/Nacht, maximal 2600W 1x Steckdose für den Ventilator (Abluft/Zuluft) - Thermostat + Hygrostat mit Regelung (mit Rückmeldung) minimale/maximale Drehzahl 0% bis 100%, 2 Programme für Tag/Nacht, maximal 900W

Temperaturfühler - digital kalibriert - vom Hersteller DALLAS

Länge des Fühlers - 1,5 Meter

Größe des Fühlers - 50mm x 36mm x 15mm

LCD-Display - 4 Zeilen Bedientaste - 3x (+ - SET) Temperatur-/Feuchtigkeitsbereich - 0° bis 100°C, 0% bis 100%RH Arbeitstemperatur/-feuchtigkeit des Fühlers 0° bis 80°C, 0% bis 100%RH (nicht kondensierend) Hysterese Temperatur/Feuchtigkeit - 1° bis 10°C, 1% bis 10%RH Toleranz Temperatur/Feuchtigkeit +-0,25°C, +-3%RH Zeittoleranz +-2 Minuten/Monat Zeitsicherung - Akku 100 Stunden

Datensicherung - 35 Jahre

Ausgang für zusätzliche Verteilung - ja

Schutz - thermisch (geschaltete Steckdosen)

elektronisches Menü - Tschechisch (auf Wunsch Deutsch, Englisch, Spanisch)

Anschlussschnur mit Stecker - 3 Meter

Montage - Wand (Halterungen)

Gesamtgewicht - 2320g

Größe - Länge 225, Breite 180, Höhe 100mm Arbeitstemperatur -20° bis 70°C

Arbeitsfeuchtigkeit - 0% bis 90%RH (nicht kondensierend)

Lagertemperatur - 0° bis 45°C

Schutzart - IP44

Gehäuse - ABS RoHS
